DOM-Manager von Rolf Weidlich
Der DOM-Manager ist unter Downloads zu finden!
GIDE-USB-Karte
Layout wird getestet, dann werden nach Bedarfsermittlung Leiterplatten bestellt.
Mehr unter <http://buebchen.jimdo.com> 8.Bit-Selbstbau - Neue Projekte
Wer für seinen LLC2 eine Leiterplatte möchte sollte sich schon mindestens ein DOM-Modul mit 128 KB von Pollin zum Preis von 1,50 Euro bestellen!
Der VDIP-1 kann vom alten USB-Modul genommen werden.

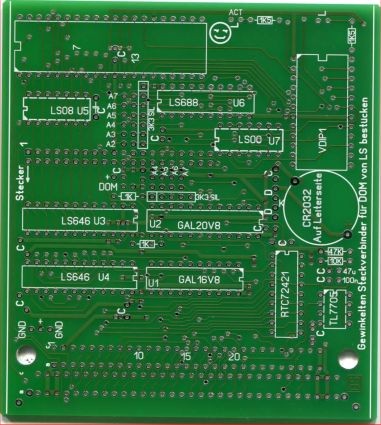

Beim Bestücken ist mir aufgefallen das das direkte anstecken des DOM-Moduls nur auf die Rückseite erfolgen kann. Entweder abgewinkelter Pfostenfeldsteckverbinder nach unten wie auf der Platine aufgedruckt, dann ist die beschriftung des DOM-Moduls zu sehen oder nach oben zur Platinenkante gerichtet dann ist die Rückseite des DOM-Moduls sichtbar.
Beim bestücken des Pfostenfeldsteckverbinders von der Bestückungsseite ist ein kabel mit aufgequetschten Steckern, so zu fertigen das die beiden Pin-Reihen vertauscht werden. Das kann dadurch erreicht werden das die Stecker von verschiedenen Seiten aufgecrimpt werden. Der Steckverbinder sitzt dann aber sehr gedrängt am LS00. Das ist meiner Meinung nach nicht empfehlenswert.
Auf jeden Fall die richtige Zuordnung überprüfen!
Da mir noch einige Teile fehlen kann ich leider noch kein Foto des Fertigmoduls einstellen.
Das Versorgungskabel ist bei gestecktem DOM-Jumper nicht nötig!
Die Software für DVU und Monitor ist von Ralph Hänsel.
Die GALs von Tilmann Reh
Für dem Momitor 10.3 von Ralph ist noch ein Widerstand für die Grafiktaste auf der LP
einzulöten.
Gelber Kasten rechts unten.
in eigenen Programmen verwendet werden. Auch für Basic.
